Моніторинг якості поверхневих вод передбачає проведення систематичних спостережень за рівнем забруднень поверхневих вод акваторії, при цьому обов’язково організовується: стаціонарна мережа пунктів спостережень за природним складом і забрудненням поверхневих вод.
Сьогодні при швидкому розвитку технологій автоматизації з використанням інноваційних мікропроцесорних систем та програмного забезпечення SCADA активно розвиваються системи моніторингу водного середовища [1,2]. Іншим потужним поштовхом в сучасній промисловості моніторингу параметрів є застосування технології Інтернету речей (IoT), що являє собою мережу фізичних об’єктів, які з’єднані для обміну даними, зазвичай через мережу Інтернет, з іншими пристроями та системами [3].
На рис. 1 представлена спеціальна комп’ютерна система моніторингу водного середовища, що ґрунтується на принципах технології Інтернету речей для дистанційного моніторингу з використанням програмованого логічного контролера. Запропонована комп’ютерна система, має два рівні моніторингу: локальний та віддалений рівень. Локальний рівень, у свою чергу, є ієрархічним, що складаються з різних інформаційних об’єктів, між якими існують взаємозв’язки «предок-нащадок», причому у кожного об’єкта-нащадку є рівно один предок. Такі системи як правило мають рівень датчиків, контролерний рівень, та рівень оператора. Віддалений рівень заснований на хмарних технологіях для операторського моніторингу.
Вихідні дані з датчиків в залежності від типу сигналів надходять на блок модулів аналогового вводу чи блок модулів дискретного вводу, після чого в цифровому вигляді передаються в основний програмований логічний контролер. Даний контролер містить програмний блок розрахунку параметрів, що реалізований з використанням спеціалізованого програмного забезпечення SCADA. Інформація про поточні значення параметрів відображається на екрані комп’ютера оператора за допомогою спеціалізованого людино-машинного інтерфейсу. Причому інформація, щодо головних параметрів передається через веб-сервер на інші комп’ютери берегового посту моніторингу. Інтернет на станції моніторингу може бути забезпечений локальною мережею або модемом за допомогою глобальної бездротової мобільної технології 4G.

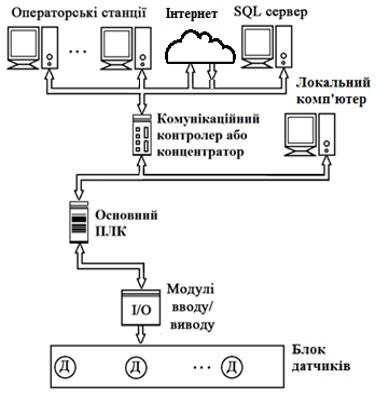

Рис. 1 – Мережева взаємодія комп’ютерної системи моніторингу параметрів водного середовища.
Загальні результати системи моніторингу демонструються у графічному вигляді на інтерфейсі місцевого комп’ютера та у інтерфейсі хмарному сервісу на будь-якому комп'ютері або мобільному пристрої, що спеціалізуються на цих завданнях, і мають доступ до Інтернету.
SCADA-система працює в режимі реального часу за циклічним принципом. На самому початку циклу програмований логічний контролер сканує стан входів модулів вводу/виводу, на які надходять сигнали від датчиків і вимірювальних пристроїв. Потім відповідно до програми відбувається обчислення і вивід інформації у мережу Інтернет та на екран локального комп’ютера. Зазначені етапи виконуються послідовно - це означає, що зміни станів входів не будуть «помічені» програмованим логічним контролером під час виконання програми. З цієї причини одним з найважливіших параметрів SCADA-системи є час реакції. Якщо він виявиться більше, ніж мінімальний період зміни станів входів, деякі події, що відбуваються в системі, будуть «пропущені» програмованим логічним контролером. Також варто врахувати, що і датчики реагують на зміни в системі не миттєво. Тому повний час реакції системи управління складається з часу реакції програмованого логічного контролера і часу реакції датчиків.
Дана комп’ютерна система моніторингу параметрів водного середовища забезпечує розширення діапазону вимірювання та кількості параметрів якості води, що суттєво підвищує рівень універсальності системи з можливістю застосування різнотипних датчиків. Крім того, застосування бездротових технологій дозволяє здійснювати оперативний контроль параметрів водного середовища неперервно в режимі реального часу.
