Потреба в швидкій медіанній фільтрації сигналів є актуальною для техніки передавання інформації і прилади, які її реалізовують, широко використовуються в інформаційно-вимірювальних системах, комп’ютерних мережах та системах обміну інформацією. Тому метою роботи є розробка приладу для швидкої медіанної фільтрації сигналів з підвищеною швидкодією фільтрації сигналів.
Відомий пристрій для реалізації способу кодування і передавання інформації із захистом [1], який містить персональний комп’ютер у складі центрального процесора, оперативного запам’ятовувального пристрою, монітора, клавіатури та носія інформації, арифметичного співпроцесора, друкувального пристрою та системного каналу, канал передавання інформації, модем, програмований контролер переривань та послідовний порт, причому модем зв’язаний з каналом передавання інформації, по двунаправленій шині зв’язаний з інформаційним каналом послідовного порту, виходи запитів переривань якого підключені до входів програмованого контролера переривань, а за допомогою системного каналу центральний процесор зв’язаний з арифметичним співпроцесором, постійним та оперативним запам’ятовувальними пристроями, монітором, клавіатурою, друкувальним пристроєм та носієм інформації. Недоліком пристрою є те, що у ньому не виконується фільтрація прийнятого сигналу, що обмежує швидкодію та надійність передавання інформації.
Найбільш близьким технічним рішенням є одномірний цифровий медіанний пристрій із тривідліковим вікном [2], що містить АЦП, регістри для сигналів А, В, С, причому регістр для сигналу А розташовано в АЦП, регістри паралельно з’єднані між собою та з АЦП, 8-розрядні компаратори, входи яких з’єднані з виходами регістрів для сигналів А, В, С, а виходи – з комбінаційною схемою, мультиплексор, входи якого з’єднані з виходами регістрів та комбінаційної схеми. Недоліком приладу є великі затрати на реалізацію та низька швидкодія.
В роботі поставлена задача створення приладу для швидкої медіанної фільтрації сигналів, в якому за рахунок введення нових елементів та їх розташування, з’являється можливість використання віконної функції, що сприяє підвищенню швидкодії фільтрації сигналів. Поставлена задача досягається тим, що в прилад для швидкої медіанної фільтрації, який містить АЦП, регістри для сигналів А, В, С, які паралельно з’єднані між собою, 8-розрядні компаратори, входи яких з’єднані з виходами регістрів для сигналів А, В, С, мультиплексор, введено демультиплексор, однорозрядні компаратори, входи яких з’єднані з виходами 8-розрядних компараторів, а виходи з’єднані з входами мультиплексора, регістри для фільтрованих сигналів А, В, С, входи яких з’єднані з виходами мультиплексора, генератор тактових імпульсів, вхід якого з’єднаний з виходом АЦП, який з’єднаний з регістрами для сигналів А, В, С, а вихід з’єднано з регістром для фільтрованого сигналу С, однорозрядні компаратори кінцевого порівняння, входи яких з’єднані з виходами регістрів для фільтрованих сигналів А, В, С, входи демультиплексора з’єднані з виходами однорозрядних компараторів кінцевого порівняння, а вхід з’єднано з ЦАП.

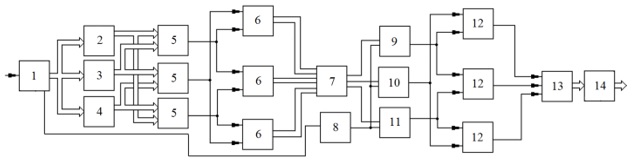

На рис. 1 зображено схему приладу для швидкої медіанної фільтрації сигналів.
Рисунок 1 – Схема приладу для швидкої медіанної фільтрації сигналів
Прилад для швидкої медіанної фільтрації сигналів працює наступним чином. Аналоговий сигнал надходить на АЦП 1 для здійснення підрахунків сигналу та подальшого запису в регістри для сигналів А, В, С – 2, 3, 4, відповідно, які зміщені один відносно одного на одну часову позицію. З цих регістрів сигнали подаються попарно на 8-розрядні компаратори 5, після чого вони попарно подаються на однорозрядні компаратори 6 для визначення різниці між сигналами. Потім сигнали з однорозрядних компараторів 6 надходять на мультиплексор 7, де відбувається перетворення паралельного коду в послідовний, після якого подаються на регістри для фільтрованих сигналів А, В, С – 9, 10, 11, відповідно, синхронно з сигналами з генератора тактових імпульсів 8, який синхронізований з АЦП 1. Після регістрів для фільтрованих сигналів А, В, С – 9, 10, 11, відповідно, сигнали подаються попарно на однорозрядні компаратори кінцевого порівняння 12, з яких надходять на демультиплексор 13, де відбувається відтворення початкової послідовності сигналу, після чого сигнал подається на ЦАП 14 для відтворення початкової форми сигналу.
Використання запропонованого приладу для швидкої медіанної фільтрації сигналів дозволяє значно збільшити швидкодію фільтрації сигналів.
