Дослідженню підлягала монолітна залізобетонна безбалкова плита міжповерхового перекриття багатоквартирного житлового будинку. Житловий будинок має Т-подібну форму, з габаритними розмірами 36,6х24,6м. Висота будівлі – 58м.
Було досліджено три варіанти плит, що мають однакові геометричні розміри. Відмінність полягає лише у класі бетону, з якого виготовляється плита та відповідно можливі відмінності у параметрах армування цих плит. Необхідно підібрати найбільш раціональне рішення бетонної плити перекриття.
Плити виконувались із різних класів бетону, при однаковому об’ємі плит:
1) із бетону класу С16/20;
2) із бетону класу С20/25;
3) із бетону класу С25/30.

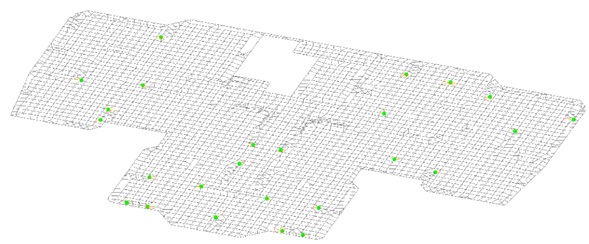

Рис. 1. Розрахункова схема
За результатами розрахунку було визначено величини внутрішніх зусиль в плиті перекриття над житловим поверхом. За результатами розрахунків було виконано підбір та перевірка параметрів армування кожного з варіантів.
Найбільш матеріаломістким варіантом прийнято варіант улаштування плити з бетону класу С16/20 за рахунок збільшення кількості арматури. Загальні витрати арматури склали:
- для варіанту 1 – 20,57т
- для варіанту 2 – 20,45т
- для варіанту 3 – 20,2 6т
Отже виходячи з вартості матеріалів та сталої трудомісткості найбільш економічно доцільним є варіант №1 через нижчу вартість бетону навіть при більшій кількості арматури.
Загальні витрати на влаштування 1м2 монолітної плити перекриття складають:
- для варіанту 1 – 1,585тис.грн.
- для варіанту 2 – 1,633тис.грн.
- для варіанту 3 – 1,643тис.грн.

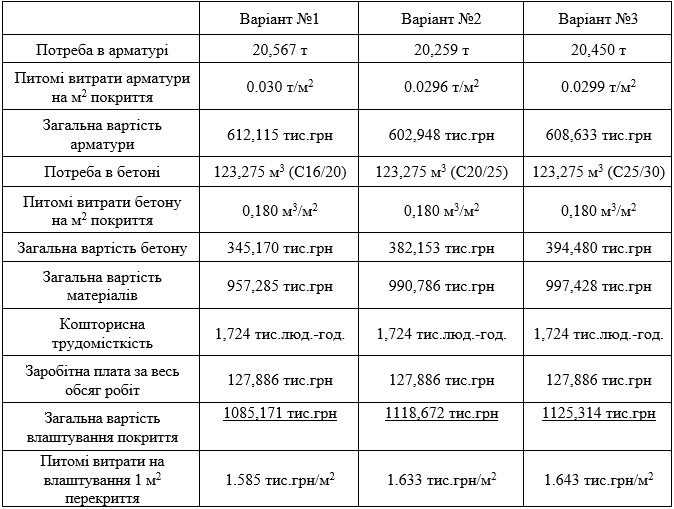

Таблиця 1
Порівняльна таблиця витрат матеріалів
За результатами дослідження можна зробити висновок про недоцільність збільшення класу бетону при влаштуванні монолітного залізобетонного перекриття оскільки це не є економічно обґрунтовано.
Список використаних джерел:
1. ДБН В.1.2-2:2006 Навантаження і впливи. Норми проектування;
2. ДСТУ 3760:2019 Прокат арматурний для залізобетонних конструкцій;
3. ДСТУ-Н Б В.2.6-205:2015 Настанова з проектування монолітних бетонних і залізобетонних конструкцій будівель та споруд
|
