Процес монтажу покриття з використанням ВПВМ є послідовним та прогнозованим для кожного стану, що циклічно повторюється, а кількість кроків до досягнення проектної позначки залежить від кроку опорного елемента, величина якого виходить із конструктивних особливостей як монтованої будівлі, так і ВПВМ.
В загальному виді задача проектування полягає в ухваленні раціонального (ефективного) рішення за термінами і послідовністю виконання процесу, складу технічних засобів, технічних норм, кількості і складу ланок (бригад), робітників. У кожному конкретному випадку таких рішень має бути кілька. Тоді і сам процес проектування приймає варіантний характер.
Технологічне креслення ВПВМ зображено на рис. 1.
Рис. 1. Складові важкопідйомного встановлюючого модуля:
1 – фундамент, 2 – колона, 3 – ферма, 4 – домкрат, 5 – пята домкрата, 6 – шток домкрата, 7 – верхній стопор, 8 – з’єднувальна пластина, 9 – риштування, 10 – лебідка, 11 – структурне покриття.
Послідовність виконання робіт під час використання ВПВМ у технологічному процесі монтажу покриття зображено на рис. 2.

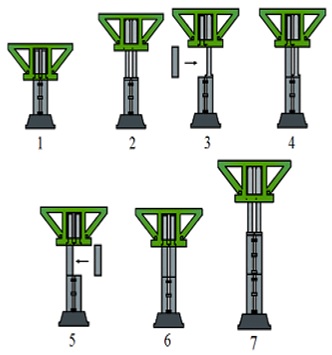

Рис. 2. Моделювання піднімання покриття з використанням ВПВМ:
1 – початковий стан ВПВМ, 2 – початок циклу підйомника ВПВМ, 3 – забирання першого штоку підйомника ВПВМ, 4 – встановлення та закріплення першої частини колони, підтискання першим штоком першої частини колони, 5 – забирання другого штоку підйомника ВПВМ, 6 – встановлення та закріплення другої частини колони, підтискання другим штоком другої частини колони, 7 – початок наступного циклу робіт підйомника ВПВМ.
Список використаних джерел:
1. Собко Ю. Т. Вантажопідйомний встановлюючий модуль / Патент на корисну модель № 107342 України 25.05.2016.
2. Собко Ю. Т. Спосіб підйому покриття на проектну відмітку за допомогою вантажопідйомного встановлювального модуля / Патент на корисну модель № 107341 України 25.05.2016.
