Спираючись на роботи [1] та [2], було виконано розробку моделі у програмному середовищі MATLAB, котра представлена на рисунку 1.

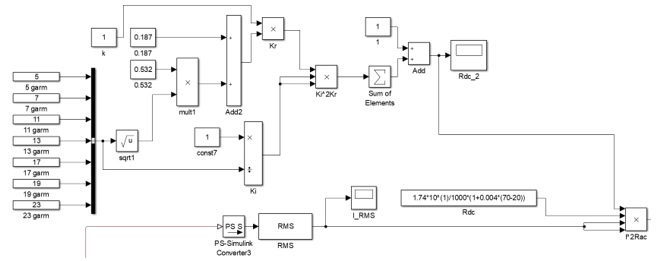

Рисунок 1. Імітаційна модель збільшення опору нагріву кабельних ліній струмами вищих гармонік
Імітаційна модель дозволила отримати наступні висновки:
1. Активний опір кабельних ліній перетином більше 120 мм2 істотно залежить від частоти струму, що проходить, через поверхневий ефект. Для моделювання нагрівання відразу декількома гармоніками струму найзручніше представити залежність коефіцієнта збільшення активного опору від номера гармоніки певним.
2. За результатами моделювання для кабельних ліній перерізом 400 мм2 можемо сказати, що нагрівання вищими гармоніками істотно менше, ніж у кабелів перерізом 1000 мм2, особливо при значеннях гармонічних складових струму більше 20%. Загалом можна сказати, що нагрівання струмами вищих гармонік істотний при відносній їх величині понад 20 %.
3. За результатами моделювання нагріву кабельних ліній струмами вищих гармонік можна зробити висновок, що для будь-якого перерізу допустима температура перевищується при лінійнойму та квадратичному законах зміни вищих від першої, у цих випадках потрібна установка фільтро-компенсуючих пристроїв.
За менш істотної величини гармонік – одиниці відсотків, нагрівання не досягає граничної температури, або перевищує її несуттєво.
4. Нормування вищих гармонійних складових струмів повинні нормуватися з урахуванням виправлення на температуру навколишнього середовища
